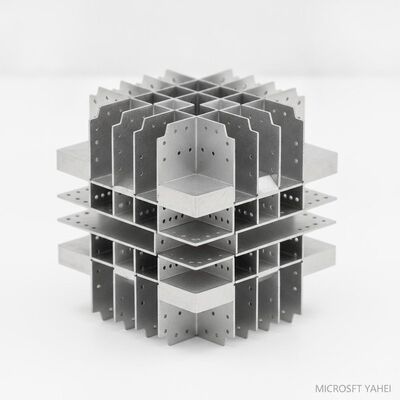

Pengepakan Struktur Logam Bergelombang SS304 Untuk Menara Distilasi
Deskripsi Pengepakan Struktur Logam Bergelombang SS304

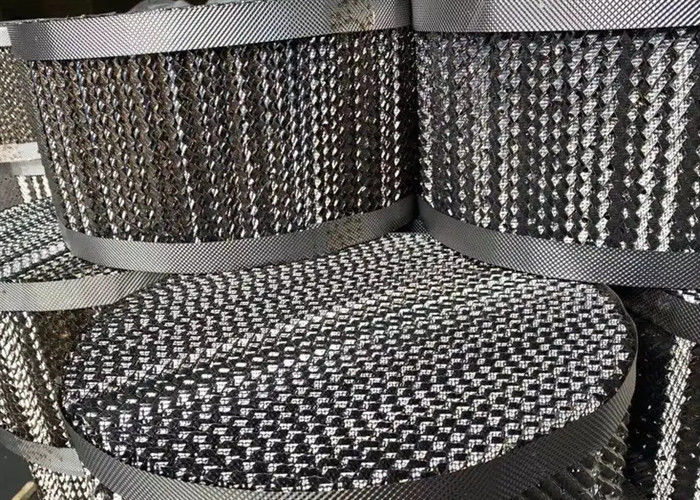

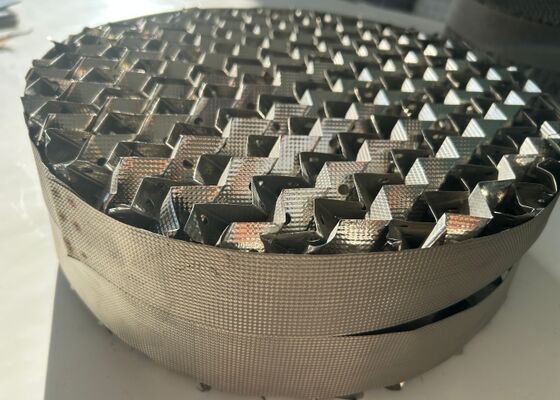

Pengepakan terstruktur logam bergelombang SS304, juga dikenal sebagai pengepakan pelat bergelombang berlubang, dirakit dari beberapa potong lembaran baja tahan karat tipis 304 yang dicap dengan lubang mikro padat dan ditekan menjadi bentuk bergelombang biasa. Pelat bergelombang yang berdekatan disusun dalam arah miring terbalik (30° atau 45°), dan setiap lapisan pengepakan ditumpuk melintang pada 90° terhadap lapisan atas di dalam menara distilasi untuk membentuk saluran aliran gas-cair yang teratur dan seragam.
Struktur mikropori pada permukaan pelat mengoptimalkan distribusi cairan dan keterbasahan permukaan, secara efektif menghilangkan aliran saluran dan aliran dinding di dalam menara. Terbuat dari baja tahan karat SS304 berkualitas tinggi, pengepakan terstruktur ini menyeimbangkan kekuatan mekanik yang tinggi, ketahanan korosi yang sangat baik, dan kinerja perpindahan massa yang stabil, diadopsi secara luas sebagai media perpindahan massa inti untuk menara distilasi atmosfer, vakum, dan presisi dalam pemrosesan kimia.
Lembar Data Teknis:
| Parameter |
Spesifikasi |
| Pilihan Bahan |
SS304,316L,304L,SS316L |
| Luas Permukaan |
125–750 m²/m³ (dapat disesuaikan untuk kebutuhan proses) |
| Penurunan Tekanan |
10–50 Pa/m (30–50% lebih rendah dari pengepakan acak) |
| HETP (Tinggi Setara dengan Pelat Teoritis) |
0,2–0,5m (dioptimalkan untuk kemurnian tinggi) |
| Kapasitas (Faktor Cₛ) |
0,05–0,12 m/s (throughput tinggi) |
| Suhu Operasional |
-200°C hingga +550°C (tergantung material) |
| Ketahanan Korosi |
Luar biasa (316L untuk lingkungan asam/klorida) |
| Sertifikasi |
ISO 9001 |
Spesifikasi Umum
- Bahan: SS304 (opsional: SS304L, SS316, SS316L)
- Model Standar: 125Y, 250Y, 350Y, 500Y, 700Y; Tersedia seri penurunan tekanan rendah tipe X
- Ketebalan Pelat: 0,15mm–0,25mm
- Tinggi Pengepakan Tunggal: 50mm / 100mm / 200mm
- Kustom: diameter menara, tinggi pengepakan, perawatan permukaan berdasarkan permintaan
Fitur Pengepakan Struktur Logam Bergelombang SS304
- Efisiensi Pemisahan Tinggi: Luas permukaan spesifik yang besar (model umum: 125Y/250Y/350Y/500Y m²/m³), area kontak gas-cair yang cukup untuk mencapai nomor pelat teoritis tinggi untuk pemisahan komponen yang tepat.
- Penurunan Tekanan Sangat Rendah: Jalur aliran geometris teratur mengurangi hambatan aliran gas, menghemat konsumsi energi terutama untuk kondisi kerja distilasi vakum.
- Kapasitas Penanganan Cairan Tinggi: Desain fraksi rongga tinggi mendukung fluks gas-cair yang besar, cocok untuk pengoperasian menara terus menerus dengan beban tinggi.
- Distribusi Cairan yang Sangat Baik: Lubang berlubang mewujudkan distribusi cairan ganda yang kasar & halus, memperkuat pencampuran cairan horizontal dan menghindari aliran bias cairan.
- Performa Material SS304 Unggul: Tahan oksidasi, asam lemah & korosi pelarut organik, kisaran suhu kerja stabil dari -200℃ hingga 400℃, masa pakai tahan lama, mudah dibersihkan, dan anti-fouling.
- Ukuran yang Dapat Disesuaikan: Dapat dibuat menjadi blok pengepakan tersegmentasi melingkar yang cocok dengan diameter menara dari 150mm hingga 12000mm, mendukung spesifikasi khusus OEM.
Aplikasi Pengepakan Struktur Logam Bergelombang SS304
Pengolahan Petrokimia:
Distilasi atmosfer/vakum minyak mentah
Kolom pemisahan Aromatik (BTX).
Sistem pemurnian olefin
Unit pemulihan pelarut
Perawatan Gas:
Kontaktor amina untuk menghilangkan gas asam
Menara dehidrasi glikol
Kereta pemurnian LNG
kolom serapan penangkapan CO₂
Kimia Khusus:
Distilasi farmasi dengan kemurnian tinggi
Produksi bahan kimia tingkat elektronik
Proses pemisahan kimia yang halus
Kimia Khusus:
Distilasi farmasi dengan kemurnian tinggi
Produksi bahan kimia tingkat elektronik
Proses pemisahan kimia yang halus
Proses Pembuatan:
Pemilihan Bahan
Paduan dengan kemurnian tinggi diverifikasi melalui analisis XRF.
Kerut Presisi
Pembentukan hidrolik CNC memastikan akurasi sudut ±0,5°.
Perawatan Permukaan
Poles elektro (Ra ≤0,4μm) atau pelapis PTFE untuk ketahanan terhadap pengotoran.
Kontrol Kualitas
Pemindaian laser 3D untuk verifikasi dimensi.
Pengujian semprotan garam (1.000+ jam untuk varian berlapis).
