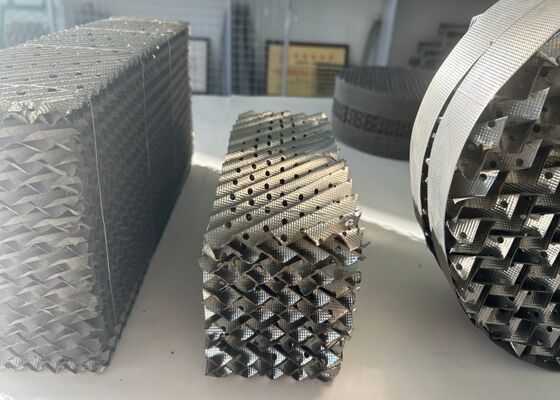

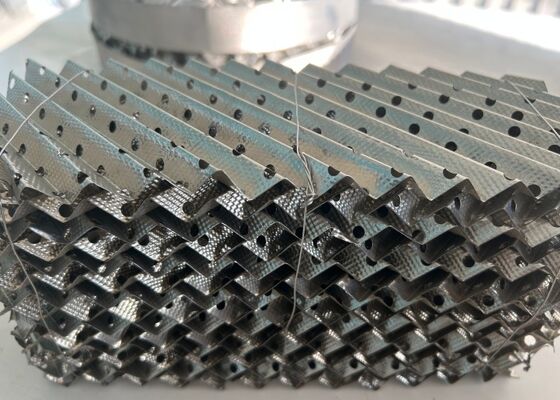

SS304/316 Metal Perforated Packing untuk Fine Chemical & Vacuum Distilasi
Kemasan Struktural Logam KemasanPengantar
Yuanhai Metal Structured Packing mirip dalam konstruksi dengan packing standar, kecuali modifikasi halus dalam geometri corrugation di bagian atas dan bawah setiap lapisan packing.Perubahan yang relatif kecil dalam geometri ini menghilangkan perubahan tiba-tiba dalam arah aliran fase cairan dan uap di antarmuka lapisan pengemasan.
Kapasitas pengemasan terstruktur konvensional dibatasi oleh interaksi aliran di antarmuka lapisan di mana perubahan arah yang tiba-tiba membatasi jumlah cairan dan uap yang mengalir berlawanan.Ketika aliran cairan menjadi dibatasi oleh uap yang mengalir ke atas, cairan mulai menumpuk di antarmuka lapisan yang meningkatkan penurunan tekanan dan akhirnya dapat menyebabkan banjir.
Geometri pengemasan Yuanhai yang terstruktur meringankan pembatasan aliran cairan karena penumpukan cairan yang prematur dihilangkan,karakteristik penurunan tekanan rendah dari kemasan terstruktur lebih baik dipertahankan sepanjang rentang operasi yang efisien dari kemasanManfaat dari kemasan terstruktur Yuanhai lebih signifikan untuk ukuran crimp corrugation yang lebih kecil, kemasan luas permukaan yang lebih tinggi.telah diamati peningkatan kapasitas hingga 40%.
Kemasan Berstruktur LogamSpesifikasi Teknis
Spesifikasi didasarkan pada bahan SS304:
| Artikel |
Luas permukaan/m3 |
Volume Bebas
% |
P
Pa/m |
Theo. piring.
pc/plat |
Faktor F
m/s ((kg/m3) 05 |
| SB-125Y |
125 |
98 |
2x10-4 |
Satu satu.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Kemasan Berstruktur LogamKeuntungan
| Kolom yang dikemas |
Kolom berlapis |
| Penurunan tekanan yang lebih rendah menghasilkan penghematan daya yang signifikan (pengurangan daya lebih dari 5% dimungkinkan). |
Turunnya tekanan lebih tinggi, tapi kolomnya lebih pendek. |
| Kemampuan tinggi untuk membalikkan. (Hingga 40% dari kapasitas desain mungkin.) |
Pemberhentian terbatas untuk operasi yang efisien (60-70% dari kapasitas desain adalah khas.) |
| Memungkinkan produksi argon murni dengan distilasi, sehingga menghilangkan kebutuhan untuk sumber hidrogen murni. |
Dapat digunakan untuk distilasi tekanan tinggi. |
Kemasan Berstruktur LogamKeuntungan
Jumlah plat teoretis yang tinggi, arus besar dan penurunan tekanan rendah;
Kinerja yang baik dengan beban kerja yang rendah, meningkatnya jumlah plat teoritis dengan penurunan beban gas, dan hampir tidak ada batas bawah beban kerja;
Elastisitas operasi yang besar;
Tidak ada efek amplifikasi yang jelas;
Memenuhi persyaratan presisi, unit destilasi vakum besar dan tinggi, menyediakan kondisi yang menguntungkan untuk sistem pemisahan destilasi, bahan sensitif panas dan produk kemurnian tinggi.
Kemasan Berstruktur LogamAplikasi
Transfer massa produk kimia sensitif suhu
Distribusi sisi yang tepat dari cairan dan gas
Pemulihan pelarut
Batch dan distilasi terus menerus
Sistem pemuatan cairan rendah
Menyediakan tahap teoritis tertinggi per meter tinggi kemasan
Mengurangi tahan cairan
Menghemat beban operasi kapal
