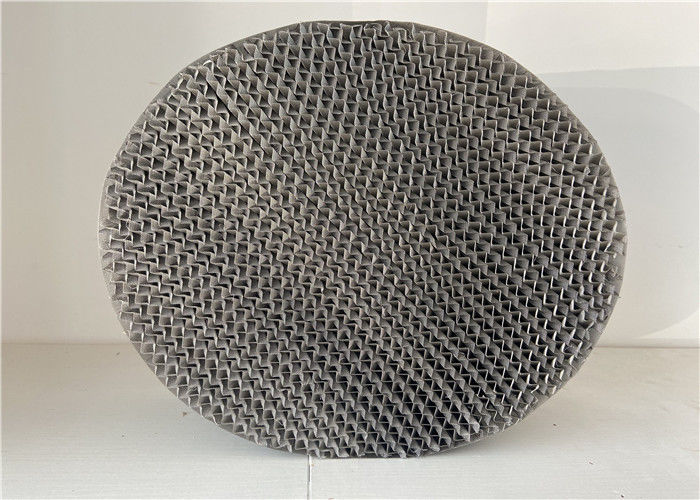

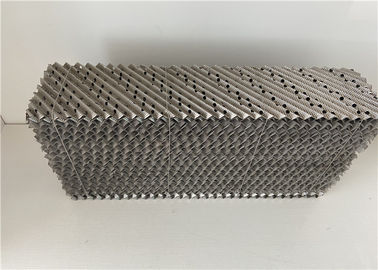

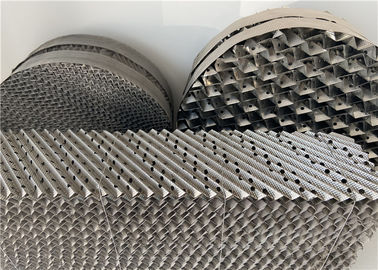

Stainless Steel 304 316L Pelat Bergelombang Kolom Terstruktur Kemasan 250Y
Pengemasan Logam Terstruktur pengantar
Yuanhai Metal Structured Packing is similar in construction to standard packing, except for a subtle modification in the geometry of the corrugation at the top and bottom of each packing layer. Yuanhai Metal Structured Packing serupa dalam konstruksi dengan pengemasan standar, kecuali untuk modifikasi halus dalam geometri kerut pada bagian atas dan bawah setiap lapisan pengepakan. This relatively small change in geometry eliminates the abrupt change in flow direction of the liquid and vapor phases at the packing layer interface. Perubahan geometri yang relatif kecil ini menghilangkan perubahan tiba-tiba dalam arah aliran fase cair dan uap pada antarmuka lapisan pengemasan.
Conventional structured packing capacity is limited by flow interaction at the layer interface where the abrupt directional change limits the amount of counter-flowing liquid and vapor. Kapasitas pengemasan terstruktur konvensional dibatasi oleh interaksi aliran pada antarmuka lapisan di mana perubahan arah mendadak membatasi jumlah cairan dan uap aliran balik. As the liquid flow becomes restricted by the upward-flowing vapor, the liquid begins to build up at the layer interface which increases the pressure drop and may ultimately lead to flooding. Ketika aliran cairan menjadi dibatasi oleh uap yang mengalir ke atas, cairan mulai menumpuk di antarmuka lapisan yang meningkatkan penurunan tekanan dan pada akhirnya dapat menyebabkan banjir.
The geometry of Yuanhai structured packing relieves the liquid flow restriction. Geometri pengemasan terstruktur Yuanhai mengurangi pembatasan aliran cairan. Because the premature build-up of liquid is eliminated, the low pressure drop characteristics of structured packing are better maintained throughout the efficient operating range of the packing. Karena penumpukan cairan prematur dihilangkan, karakteristik penurunan tekanan rendah dari kemasan terstruktur lebih baik dipertahankan di seluruh rentang operasi efisien dari kemasan. The benefits of Yuanhai structured packing are more significant for smaller corrugation crimp size, higher surface area packings. Manfaat pengemasan terstruktur Yuanhai lebih signifikan untuk ukuran kerutan kerucut yang lebih kecil, pengemasan area permukaan yang lebih tinggi. Depending on application and packing style, up to a 40% increase in capacity has been observed. Tergantung pada aplikasi dan gaya pengepakan, peningkatan kapasitas hingga 40% telah diamati.
Kemasan logam terstruktur Spesifikasi teknis
Spesifikasi didasarkan pada bahan SS304:
| Barang |
Permukaan Aream2 / m³ |
Volume Gratis
% |
P
Pa / m |
Theo. Theo. plate piring
pc / piring |
Faktor F
m / s (kg / m³) 0,5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Kemasan logam terstruktur Keuntungan
| Kolom yang dikemas |
Kolom baki |
| Lower pressure drop leads to significant power savings. Penurunan tekanan yang lebih rendah menyebabkan penghematan daya yang signifikan. (Greater than 5% reduction in power is possible.) (Pengurangan daya lebih besar dari 5% dimungkinkan.) |
Penurunan tekanan lebih tinggi, tetapi kolom lebih pendek. |
| High turndown capability. Kemampuan turndown tinggi. (Down to 40% of design capacity is possible.) (Memungkinkan hingga 40% kapasitas desain.) |
Limited turndown for efficient operation. Penolakan terbatas untuk operasi yang efisien. (60-70% of design capacity is typical.) (60-70% kapasitas desain tipikal.) |
| Memungkinkan produksi argon murni dengan penyulingan, sehingga menghilangkan kebutuhan akan sumber hidrogen murni. |
Dapat digunakan untuk distilasi tekanan tinggi. |
Kemasan logam terstruktur Keuntungan
1. Penurunan tekanan kemasan terstruktur signifikan
2. Efisiensi tinggi pemisahan kemasan terstruktur
3. Kemasan biasa memiliki kapasitas penahanan cairan kecil
4. Gap pengepakan biasa besar
5. Waktu startup perangkat sangat singkat
6. Kandungan oksigen dalam fraksi argon adalah sekitar 90%.
Kemasan logam terstruktur Aplikasi
1. Deaerator air laut
2. Perifikasi limbah gas, pengeringan dan gas, penyerap pelarut yang larut dalam air
3. Produksi HCL dan H2S
4. Pemisahan udara
5. Penari telanjang
6. Fraksinasi minyak mentah vakum dan atmosfer
7. Tekanan negatif, tekanan normal dan operasi bertekanan
8. Ekstraksi cair
9. Menara pendingin air ethylene
