SS 304 Metal Structured Packing 250Y 500Y Untuk Distribusi Cairan Gas

SS 304 Logam Kemasan Terstruktur Untuk Distribusi Gas-Liquid 250Y 500Y

Pengemasan Logam Terstruktur pengantar

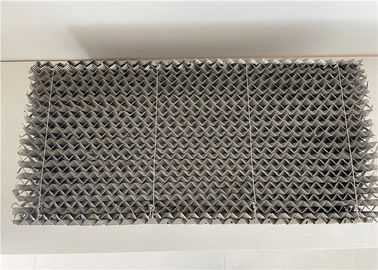

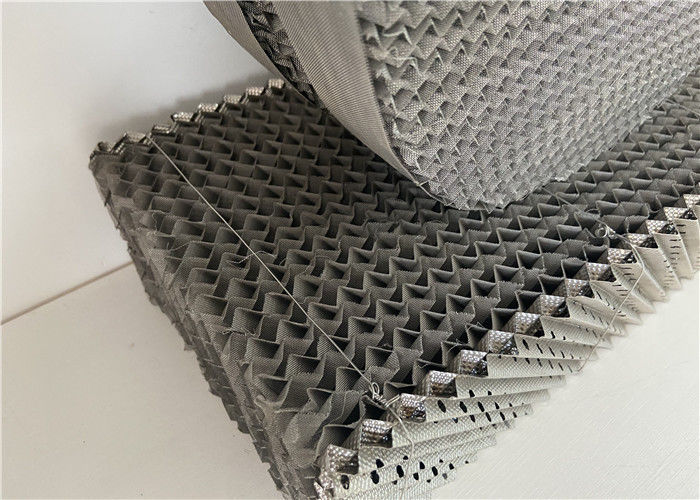

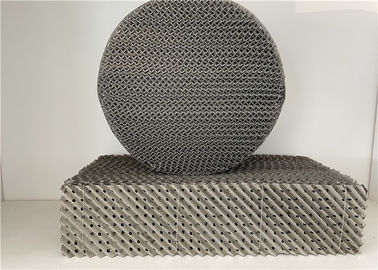

Metal Structured Packing terbuat dari pelat berlubang dengan kerutan saluran di permukaan, dan tetap memiliki fitur struktur pengepakan kawat logam.

Metal Structure tower packing strengthens uniform liquid distribution and surface wetting ability, which increases mass transfer efficiency.Metal structured packing has feature of specific surface large, void ratio high and weight light; Struktur Logam pengemasan menara memperkuat distribusi cairan yang seragam dan kemampuan membasahi permukaan, yang meningkatkan efisiensi perpindahan massa. Pengemasan terstruktur logam memiliki fitur permukaan spesifik yang besar, rasio batal tinggi dan ringan; Gas path obliquity small and regular, pressure drop low; Miring jalur gas kecil dan teratur, penurunan tekanan rendah; Radial diffusion good, gas liquid contact sufficient. Difusi radial baik, kontak cairan gas cukup.

Kemasan logam terstruktur Aplikasi

1. Deaerator air laut

2. Pembasahan limbah gas, pengeringan dan gas, penyerap pelarut larut air

3. produksi HCL dan H2S

4. pemisahan udara

5. Triptripers

6. Fraksiator minyak mentah atmosfer dan atmosfer

7. Tekanan negatif, tekanan normal dan operasi bertekanan

8. ekstraksi cair

9.Ethylene menara pendingin air

Kemasan logam terstrukturKeuntungan

1. Penurunan tekanan kemasan terstruktur signifikan

Since the gas-liquid two-phase membrane contact in the structured packing is different from the bubbling contact of the two phases in the sieve tray, the pressure drop of the packed tower is only 1/4 to 1/6 of the sieve tray. Karena kontak membran dua fase gas-cair dalam kemasan terstruktur berbeda dari kontak menggelegak dari dua fase dalam baki saringan, penurunan tekanan menara yang dikemas hanya 1/4 hingga 1/6 dari baki saringan. For example, the operating resistance of the tower on the structured packing is 3.5-4.2 kPa, the operating pressure at the bottom is only 35-45 kPa, the lower tower is still still using the sieve tray tower, and the operating resistance is not changed, so the operating pressure of the lower tower is correspondingly reduced by 0.05~ 0.06 MPa, generally 0.44 to 0.48 MPa, so that the shaft power of the air compressor can be reduced by 5% to 7%. Misalnya, hambatan operasi menara pada kemasan terstruktur adalah 3,5-4,2 kPa, tekanan operasi di bagian bawah hanya 35-45 kPa, menara yang lebih rendah masih menggunakan menara baki ayakan, dan hambatan pengoperasian tidak diubah, sehingga tekanan operasi menara yang lebih rendah berkurang sebesar 0,05 ~ 0,06 MPa, umumnya 0,44 menjadi 0,48 MPa, sehingga kekuatan poros kompresor udara dapat dikurangi hingga 5% hingga 7%.

2. Efisiensi tinggi pemisahan kemasan terstruktur

The lower the operating pressure of the upper column, the greater the separation of oxygen, nitrogen and argon, especially the separation of oxygen and argon. Semakin rendah tekanan operasi kolom atas, semakin besar pemisahan oksigen, nitrogen dan argon, terutama pemisahan oksigen dan argon. Generally, the extraction rate of oxygen can be increased by 1% to 3%, and the extraction rate of argon can be increased by 5%. Secara umum, tingkat ekstraksi oksigen dapat ditingkatkan sebesar 1% hingga 3%, dan tingkat ekstraksi argon dapat ditingkatkan sebesar 5%. 10%, practice has proved that the oxygen extraction rate of air separation equipment has reached more than 99%, and the extraction rate of argon has reached more than 80%. 10%, praktik telah membuktikan bahwa tingkat ekstraksi oksigen peralatan pemisahan udara telah mencapai lebih dari 99%, dan tingkat ekstraksi argon telah mencapai lebih dari 80%.

The extraction rate of the distillation column depends to a large extent on the amount of expansion air entering the upper column, especially for the extraction rate of argon, so the isentropic efficiency of the turboexpander and the supercharging of the supercharger are continuously improved. Laju ekstraksi kolom distilasi bergantung pada besarnya jumlah udara ekspansi yang memasuki kolom atas, terutama untuk laju ekstraksi argon, sehingga efisiensi isentropik turboexpander dan supercharging supercharger terus ditingkatkan. The ratio is the key to increasing the extraction rate of the distillation column. Rasio adalah kunci untuk meningkatkan laju ekstraksi kolom distilasi.

3. Kemasan biasa memiliki kapasitas penahanan cairan kecil

The volume of the structured packed column is generally only 1% to 6% of the column volume, while the holding capacity of the sieve column is 8% to 10% of the column volume. Volume kolom kemasan terstruktur umumnya hanya 1% hingga 6% dari volume kolom, sedangkan kapasitas penahanan kolom ayakan adalah 8% hingga 10% dari volume kolom. The small liquid holding capacity means that the liquid stays in the tower for a short time and the operating pressure drop is small, which is beneficial to the operation of the variable working condition. Kapasitas penahanan cairan yang kecil berarti bahwa cairan tetap di menara untuk waktu yang singkat dan penurunan tekanan operasi kecil, yang bermanfaat untuk pengoperasian kondisi kerja variabel. The structured packing tower can be designed in the range of 40% to 120%. Menara pengemasan terstruktur dapat dirancang dalam kisaran 40% hingga 120%. The oxygen production of the upper tower of the 12000m3/h air separation plant of Shanggang No. 5 Plant can be adjusted within the range of 9000~14000mm3/h, and the operating load range is only 75%~117%. Produksi oksigen dari menara atas pabrik pemisahan udara 12000m3 / jam di Shanggang No. 5 Plant dapat disesuaikan dalam kisaran 9000 ~ 14000mm3 / jam, dan rentang beban operasi hanya 75% ~ 117%.

4. Gap pengepakan biasa besar

The structured packing has a void ratio of more than 95%. Kemasan terstruktur memiliki rasio batal lebih dari 95%. In the sieve tray tower, the orifice plate area accounts for 80% of the tower section, and the opening ratio is 8% to 12%, which are far less than the void ratio of the filler layer. Dalam menara baki ayakan, area pelat orifice menyumbang 80% dari bagian menara, dan rasio pembukaan adalah 8% hingga 12%, yang jauh lebih kecil daripada rasio batal lapisan pengisi. For the same load, the tower of the packed tower is smaller than the sieve tower; Untuk beban yang sama, menara dari menara yang dikemas lebih kecil dari menara ayakan; in general, the cross-sectional area is only about 70% of the sieve tower, which is advantageous for large-scale air separation equipment. secara umum, luas penampang hanya sekitar 70% dari menara ayakan, yang menguntungkan untuk peralatan pemisahan udara skala besar.

5. Waktu startup perangkat sangat singkat

The starting process of the air separation equipment is no product output operation, so shortening the starting time is one of the ways to save energy and reduce consumption of the air separation equipment. Proses awal peralatan pemisahan udara bukanlah operasi keluaran produk, jadi memperpendek waktu mulai adalah salah satu cara untuk menghemat energi dan mengurangi konsumsi peralatan pemisahan udara. The starting time of the air separation equipment refers to the time required to start the expansion machine to the oxygen output. Waktu mulai dari peralatan pemisahan udara mengacu pada waktu yang diperlukan untuk memulai mesin ekspansi ke keluaran oksigen. After the completion of the packing, the amount of liquid held during normal rectification is greatly reduced, and the start-up time of the air separation plant is greatly shortened. Setelah selesainya pengepakan, jumlah cairan yang ditahan selama rektifikasi normal sangat berkurang, dan waktu mulai instalasi pemisahan udara sangat dipersingkat. After the conventional packing is used in the upper tower, the amount of liquid held during normal rectification is greatly increased. Setelah pengemasan konvensional digunakan di menara atas, jumlah cairan yang ditahan selama perbaikan normal sangat meningkat. After the descent, the start-up time of the air separation plant is greatly shortened, and the general start-up time only takes 26 to 30 hours. Setelah turun, waktu start-up dari pabrik pemisahan udara sangat singkat, dan waktu start-up umum hanya membutuhkan waktu 26 hingga 30 jam.

6. Kandungan oksigen dalam fraksi argon adalah sekitar 90%.

To reduce directly to 1~2×10-4% by cryogenic rectification, the theoretical plate number of the rectification column needs about 180 pieces, the sieve plate plate needs about 300 pieces, and the resistance is up to about 100 kPa. Untuk mengurangi langsung ke 1 ~ 2 × 10-4% dengan rektifikasi kriogenik, jumlah pelat teoritis dari kolom rektifikasi membutuhkan sekitar 180 buah, pelat saringan membutuhkan sekitar 300 buah, dan daya tahannya mencapai sekitar 100 kPa. Obviously, the crude argon is It is impossible to discharge the outside of the tower, and the height of the structured packing is about 45m. Jelas, argon mentah adalah Tidak mungkin untuk mengeluarkan bagian luar menara, dan ketinggian kemasan terstruktur adalah sekitar 45m. The resistance is only 14 to 16 kPa, so the realization of the full rectification argon process is possible. Resistansi hanya 14 hingga 16 kPa, sehingga realisasi proses argon rektifikasi penuh dimungkinkan.
